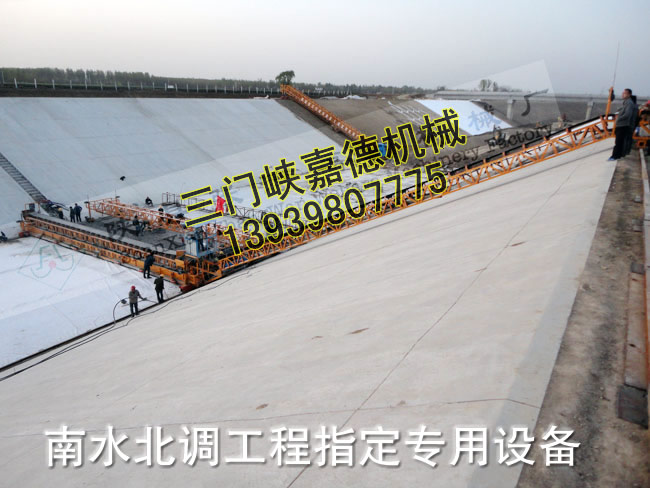

全自動渠底襯砌機

特點：

1. 鋪平速度快。

2.自動化上料、攤均、抹平的控制系統，操作安全輕松。

3. 后續增加人工抹平線，抹平效果更好。

4.采用四盤抹平，提高抹平效率。

5.設備耗電量小，可大大降低生產成本

主要技術性能指標

適應場地：渠底、渠坡、公路等均可使用。（兩側要有200mm寬行走軌道）。

設備規格：根據工作面寬度，機身長度均可定做。

設備技術參數

適應坡比： 1：2  、  1：3  、1：3.5

適應坡面長度： 21.87m、30.9m、35.61m

物料速度： 1.25m\min (8-25Hz)

襯砌行走速度： 0.2~1.2m/min (25—100Hz)

襯砌速度:  5—11m/h

襯砌厚度：60—160mm

總裝機功率： 70.5kw

設備結構與工作原理

1. 渠底襯砌機由上料機、攤勻機、抹平機、收面架四部分組成。上料機放置在渠坡上，機架與攤勻機機架連接，架底有行走輪，控制行走。攤勻機、抹平機、收面架平行放置在渠底、中間保持一定距離。
2. 物料由罐車放到上料機料斗內，隨皮帶送入攤勻機料斗，然后順著攤勻機皮帶送料，通過皮帶上的擋料板將物料引入儲料斗中，由機架下方振動板攤勻，在通過抹平機抹平，收面架人工收面。

操作說明

1.啟動前準備

減速機按規程注潤滑油（40#機械油），各傳動齒輪及傳動鏈條涂潤滑脂，軸承座注入潤滑脂（電動滾筒加指定機械油）。將機架底部擋板底部高度控制在離軌道底部90mm處（高度按鋪混凝土厚度定），檢查工字鋼振動板底部與地面高度15mm~30mm。檢查擋料車擋板是否壓緊 。

2.啟動

啟動前應先清理各軌道面，確認無雜物后，合上空氣開關通電，按下啟動按鈕，空機運行，檢查有無異常情況，檢查皮帶機運轉是否正常，待所有設備運轉正常后，方可投入物料生產。

注意：

1）啟動時或電機重新接線后，應先點動電機，確認電機的轉向正確后，方可正式啟動。

2）嚴禁帶料啟動以免損壞設備或發生人身傷害。

3上料

上料前應先將擋料車送至到末端（限位開關處），關掉小卷?yè)P(yáng)機開關，按下攤勻機皮帶開關，然后按下上料機皮帶開關，罐車再開始送料。上料關機前，罐車先停止送料，待上料機皮帶上物料輸送干凈后在關閉上料皮帶按鈕。使用完后及時清洗皮帶。

4 攤勻

物料送至攤勻機皮帶上后，控制小卷?yè)P(yáng)機開關，讓物料通過擋料車進入儲料斗中，待物料容納所有儲料斗1/2容量時，按下振動按鈕；物料容納所有儲料斗2/3容量時，按下前進行走開關，開始攤勻物料，控制行走開關及罐車送料開關，將儲料斗內物料保持在2/3容量?jī)?nèi)。關機前，上料機先關機，待攤平機皮帶上物料輸送干凈后控制小卷?yè)P(yáng)機按鈕將擋料車放置到末端（限位開關處）再關閉攤平機皮帶按鈕�？刂菩凶唛_(kāi)關待儲料斗內物料全部攤勻后在關閉振動板按鈕。將擋料車上殘留物料清理干凈。使用完后及時清洗皮帶。

運行時應注意觀察運動情況，發現異常應立即停機處理

5.抹平

抹平前先將抹平盤送至任意一端（限位開關處），然后按下抹平按鈕，使抹平盤正常運行，控制行走開關將抹平機開到物料正上方，然后降下抹平盤，使其緊貼物料，控制大卷?yè)P(yáng)機來回抹平，再控制行走開關慢慢前行。關機前現將抹平機開離抹平面，然后抹平盤轉動停止，清洗抹平盤上殘留物料，通過卷?yè)P(yáng)機將抹平盤送至任意一端（限位開關處）。

運行時應注意觀察運動情況，發現異常應立即停機處理

6.收面

3~4名工人在收面架上用抹泥刀抹平一遍。

7.緊急停機

當設備出現故障或其他原因須立即停機時，按下急停按鈕停機。

8 急停后的重啟

當使用急停按鈕緊急停機后，應先檢查設備，排除設備故障或其他影響設備運行的因素，釋放急停按鈕，再按正常啟動程序啟動設備。

設備日常維護

設備維護一覽表

一般故障排除
